RTK تعیین موقعیت آنی

RTK تعیین موقعیت آنی – در این مقاله، به‌ بررسی تعاریف و تعیین موقعیت آنی RTK می‌پردازیم و نحوه‌عملکرد این تکنولوژی برای افزایش دقت موقعیت‌یابی در زمان واقعی را مورد بررسی قرار خواهیم داد. همچنین، کاربردهای گسترده این تکنولوژی در حوزه‌های مختلف را بررسی و اهمیت آن در بهبود کارایی و دقت در پروژه‌های مختلف را مشخص خواهیم کرد.

در دهه‌های اخیر، تکنولوژی ماهواره‌ای نقش بسزایی در تحولات بزرگ حوزه‌های مختلف از جمله نقشه‌برداری، کشاورزی، ساخت و ساز، و حمل و نقل پیدا کرده است. با ظهور سیستم‌های ناوبری ماهواره‌ای چون GPS (سامانه موقعیت‌یابی جهانی)، امکان مشاهده و ثبت موقعیت جغرافیایی اشیاء با دقتهای مختلف فراهم شده است. با این حال، دربرخی از کاربردها نیاز به‌دقت بسیار بالا، به‌ویژه در سطح سانتی‌متری، حائز اهمیت است.

یکی از روش‌های پیشرفته در این زمینه، روش تعیین موقعیت آنی با استفاده‌از تکنولوژی RTK است. RTK GPS به‌عنوان یکی از فناوری‌های پیشتاز در دستیابی به دقت‌های بسیار بالا در موقعیت‌یابی به‌کار گرفته‌می‌شود. این روش، نسبت به GPS معمولی، امکان تصحیح دقیق و فوری موقعیت‌ها را با دقت سانتی‌متری فراهم می‌آورد.

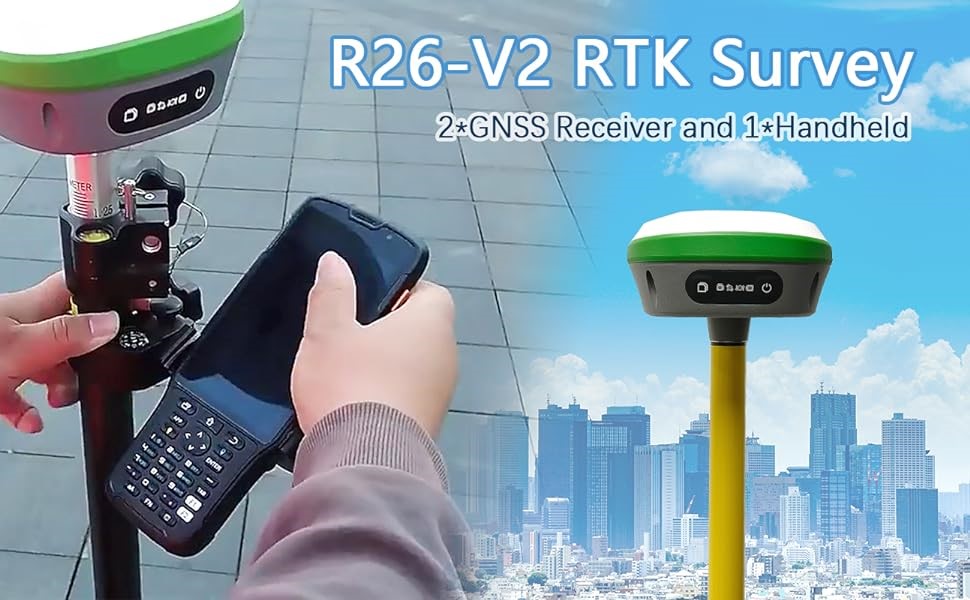

چگونگی کار سیستم RTK GPS

RTK GPS به‌طور گسترده در کاربردهایی که نیاز به‌دقت بالا دارند، مانند نقشه‌برداری، کشاورزی، ساخت و ساز، وسایل نقلیه، خودروی خودکار، و تحقیقات علمی استفاده‌می‌شود. به‌ویژه در شرایطی که نیاز به‌مکان‌یابی دقیق برای وظایفی مانند نقشه‌کشی، مسیریابی و کنترل ماشین ضروری است، این سیستم ارزشمند است.

برداشت مختصات نقاط با استفاده از روش RTK (Real-Time Kinematic Positioning) در زمینه نقشه‌برداری به‌منظور اصلاح خطاهای شایع در سیستم‌های ناوبری ماهواره‌ای (GNSS) مورد استفاده‌قرار می‌گیرد. این روش، بهبود دقت مکان‌یابی را از طریق اندازه‌گیری فاز موج حامل سیگنال ارائه می‌دهد.

و با استناد به یک ایستگاه مرجع یا ایستگاه مجازی، تصحیحات فوری را ارائه کرده و دقتی در حد سانتیمتر فراهم می‌آورد. در سیستم تعیین موقعیت آنی RTK ، این تکنیک برای افزایش دقت مکان‌یابی استاندارد GPS به‌کار می‌رود.

RTK GPS

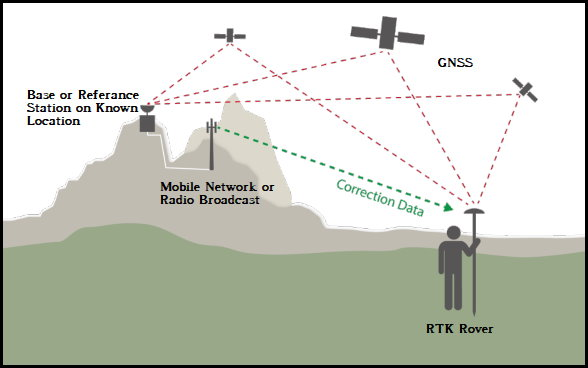

RTK دقت این مکان‌یابی را با استفاده از یک سیگنال اصلاحی افزایش می‌دهد. یک ایستگاه پایه GPS با موقعیت معلوم، همان ماهواره‌ها را که گیرنده (روور) GPS حرکتی مشاهده می‌کند. ایستگاه پایه تفاوت بین موقعیت معلوم خود و موقعیت محاسبه‌شده براساس سیگنال‌های ماهواره‌ای را محاسبه‌می‌کند. این تفاوت به‌نام “فاکتور اصلاح” معروف است.

مکان‌ یابی پایه GPS

GPS استاندارد از سیگنال‌های ماهواره‌ای برای تعیین موقعیت گیرنده بر روی زمین استفاده می‌کند. دقت GPS استاندارد معمولاً در محدوده مترها قرار دارد.

اصلاحات در زمان واقعی

فاکتور اصلاح به‌صورت زمان واقعی به گیرنده فرستاده می‌شود. این امر اجازه‌می‌دهد تا موقعیت محاسباتی خود را تنظیم کند. این اصلاحات در زمان واقعی به گیرنده این امکان را می‌دهد که دقت سانتیمتری را برای مکان‌یابی دستیابی کند.

پردازش کینماتیک

واژه “کینماتیک” به فرآیندی که سیستم حرکت را درنظر می‌گیرد اشاره دارد. گیرنده می‌تواند درحال حرکت باشد و RTK GPS به‌صورت مداوم مکان‌یابی دقیق را در حین حرکت فراهم می‌کند.

مزایا تعیین موقعیت آنی RTK

درصورتی که به RTK GPS خاص اشاره‌شود، این سیستم معمولا به‌عنوان “افزایش فاز حامل شناخته شده” یا CPGPS نامیده می‌شود. این سیستم برای مسائلی نظیر بررسی نقاط در سطح زمین، بررسی هیدروگرافیک، و ناوبری وسایل نقلیه هوایی بدون سرنشین کاربرد دارد.

تکنیک تعیین موقعیت آنی RTK به‌عنوان یک ابزار برای افزایش دقت داده‌های موقعیت در سیستم‌های موقعیت‌یابی ماهواره‌ای به‌کار می‌رود. این تکنیک به یک ایستگاه مرجع یا ایستگاه مجازی متکی است و به تصحیح مکان‌های جغرافیایی در حین پرواز می‌پردازد. به‌عبارت دیگر، RTK یک روش تصحیح است که دقت GNSS را افزایش می‌دهد.

افزایش ایمنی

روش برداشت مختصات نقاط به روش RTK ایمنی را افزایش می‌دهد. زیرا نیازی به مانور تیم‌ها در نقاط کنترلی مدیریت خطرناک (GCP) ندارد.

صرفه جویی در زمان

در مقایسه با GCP ها، این روش زمان را کمتر می‌کند. و فرآیند برداشت مختصات را سازنده‌تر و کارآمدتر می‌کند.

اصلاحات فوری

روش تعیین موقعیت آنی RTK امکان ارائه اصلاحات فوری به پهپادها را در محل فراهم می‌کند. که به دقت و کارایی در پروژه‌های نقشه‌برداری کمک می‌کند.

دقت بالا

برداشت مختصات جغرافیایی نقاط، با دقت بالایی به‌صورت لحظه‌ای از این روش بهره‌می‌برد. که از آن یک ابزار ایده‌آل برای کاربردهایی که دقت بسیار بالا مورد نیاز است، می‌سازد.

عدم نیاز به پردازش GNSS

در مقایسه با روش‌های دیگر، نیازی به پردازش GNSS با تصحیح فوری در محل ندارد. که فرآیند را سریعتر و کارآمدتر می‌کند.

معایب تعیین موقعیت آنی RTK

تعیین موقعیت آنی RTK نیز همچنین یکسری معایب نیز دارد:

نیاز به تجهیزات و اتصال مداوم

تعیین موقعیت آنی RTK نیاز به تجهیزات ویژه و اتصال مداوم برای پردازش داده‌ها در زمان واقعی دارد.

ناتوانی در حفظ داده‌ها

این روش قادر نیست که داده‌های جدید یا قدیمی را برای مقایسه حفظ کند. که ممکن است در بررسی تغییرات مکانی طولانی‌مدت مشکل ایجاد کند.

محدودیت در مناطق جغرافیایی

دربرخی از مناطق جغرافیایی، نمی‌توان از این روش به‌بهترین شکل استفاده کرد. که می‌تواند یک محدودیت در پذیرش آن باشد.

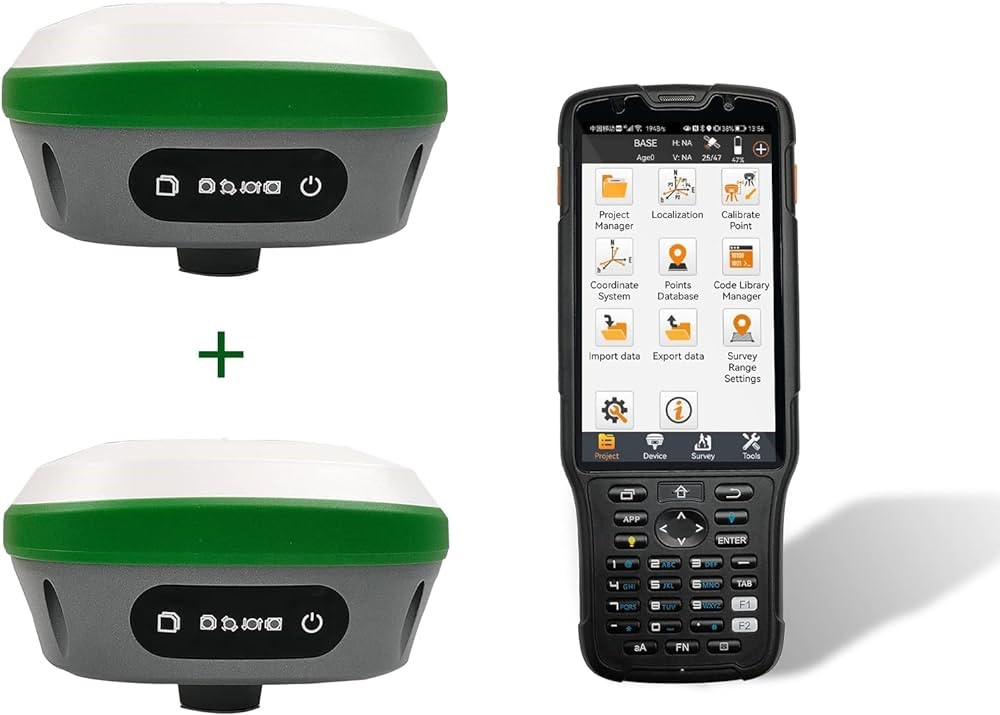

مراحل چگونگی کار پهپاد RTK:

پهپادهای دارای تکنولوژی RTK GPS با استفاده‌از گیرنده GNSS RTK عمل می‌کنند. و در پرواز خود داده‌ها را از ماهواره‌ها جمع‌آوری می‌کنند. این گیرنده به پهپاد امکان می‌دهد تا موقعیت خود را با دقت بسیار بالا مشخص کند. در ادامه توضیحات بیشتری درباره چگونگی عملکرد پهپاد RTK ارائه خواهیم داد:

تنظیمات اولیه

پهپاد برای شروع کار، به‌یک ایستگاه پایه GNSS نیاز دارد. این ایستگاه پایه در یک نقطه مشخص شده و دارای موقعیت جغرافیایی دقیق است.

ارتباط با ایستگاه پایه GNSS

پهپاد با استفاده از فناوری RTK باید در زمان واقعی با ایستگاه پایه GNSS ارتباط برقرار کند. این ارتباط به پهپاد امکان انجام اصلاحات فوری براساس داده‌هایی که از ایستگاه پایه دریافت می‌کند را می‌دهد.

جمع‌آوری داده از ماهواره‌ها

حین پرواز، پهپاد از ماهواره‌های GNSS داده‌های موقعیتی را جمع‌آوری می‌کند. این داده‌ها شامل اطلاعاتی مانند موقعیت، ارتفاع، و زمان است.

پردازش در زمان واقعی

اطلاعات جمع‌آوری‌شده به‌همراه داده‌های اصلاحی از ایستگاه پایه GNSS، در هنگام پرواز در زمان واقعی پردازش می‌شوند. این اصلاحات به‌دقت موقعیت پهپاد کمک می‌کنند.

دسترسی به داده‌ها

زمانی که پهپاد به‌هدف خود نزدیک می‌شود، یا فرود می‌آید، داده‌های جمع‌آوری‌شده برای پردازش در نرم‌افزار نقشه‌برداری یا مراحل بعدی پروژه دردسترس قرار می‌گیرد. این فرآیند تضمین می‌کند که موقعیت واقعی پهپاد با دقت بسیار بالا در زمان واقعی مشخص شود. و امکان انجام پروژه‌های نقشه‌برداری با دقت سانتیمتری فراهم شود.

آیا تعیین موقعیت آنی RTK دقیق است؟

برداشت نقاط مختصات با استفاده از روش RTK، به‌دلیل دقت بسیار بالا در محیط‌های مسطح بدون موانع، به‌عنوان یک روش موثر شناخته می‌شود. در این زمینه، RTK به‌خوبی عمل می‌کند. و دقت بالایی در تعیین موقعیت‌ها ارائه می‌دهد. با این حال، برخی محدودیت‌ها و نکات قابل توجه برای بهترین عملکرد این روش و دستیابی  به‌دقت بالا وجود دارند.

تعیین موقعیت در اراضی مسطح و بدون موانع

RTK در زمین‌های مسطح و بدون موانع مانند مناطق کشاورزی یا صنعتی به‌خوبی عمل می‌کند. موانع مانند درختان یا کوه‌ها می‌توانند سیگنال‌های RTK را متعدد کنند و دقت را کاهش دهند.

محدودیت در فاصله با ایستگاه زمینی

فاصله بین پهپاد و ایستگاه زمینی در RTK باید مدیریت شود. اگر این فاصله بیش از حد زیاد شود (بیش از سی کیلومتر به عنوان مثال)، دقت ممکن است کاهش یابد و حتی ارتباط با ایستگاه زمینی از دست برود.

موانع محیطی

وجود موانعی مانند درختان و کوه‌ها در مسیر ارتباطی سیگنال RTK می‌تواند به‌دست‌آوردن سیگنال‌ها و ارائه دقت مختصات مختلفی منجر شود. بنابراین، انتخاب محیط پروازی بدون موانع مهم است.

فاصله ایده‌آل

پرواز در فاصله مناسب و ایده‌آل از ایستگاه زمینی، یکی از عوامل اساسی در دستیابی به‌دقت بالا در RTK است. فاصله بهینه معمولاً در حدود دو یا سه کیلومتر تعیین می‌شود.

سوالات متداول

هزینه‌های کلی برای تهیه و استفاده از سیستم RTK چقدر است؟

هزینه‌ها بستگی به نوع دستگاه RTK، تجهیزات مرتبط، نرم‌افزارها، و خدمات ارائه‌شده دارد.

آیا نیاز به اشتراک سرویس‌هایی برای RTK وجود دارد؟

بله، برخی از سیستم‌های RTK نیاز به اشتراک سرویس ابری یا سرویس ایستگاه‌های زمینی دارند که ممکن است به عنوان یک هزینه دوره‌ای محاسبه شود.

آیا هزینه RTK برای ماهواره‌های خاصی محدود است؟

بله، برخی از سیستم‌های RTK ممکن است برای استفاده از ماهواره‌های خاصی هزینه اضافی داشته باشند. بررسی توضیحات تکنیکی و نوع ماهواره‌های پشتیبانی‌شده ضروری است.

آیا هزینه‌ها با توجه به محدودیت‌های جغرافیایی متغیر است؟

بله، موقعیت جغرافیایی می‌تواند بر هزینه‌ها تأثیر بگذارد. برخی از مناطق ممکن است نیاز به ست‌آپ‌های خاص یا ایستگاه‌های زمینی اضافی داشته باشند.

آیا هزینه‌ها با توجه به دقت مطلوب متغیر است؟

بله، درخواست دقت بالاتر ممکن است به هزینه‌ها افزوده شود. هزینه‌ها معمولاً با دقت GNSS ارائه‌شده تغییر می‌کند.

نتیجه‌گیری:

نقشه برداری با استفاده از روش RTK یک پیشرفت قابل‌توجه در فناوری نقشه‌برداری است که امکان ایجاد نقشه‌های با دقت بسیار بالا را فراهم می‌کند. با بهره‌مندی از این تکنولوژی، نیاز به وجود چند ایستگاه کنترل زمینی کاهش می‌یابد و اصلاحات لحظه‌ای بر روی پرنده‌ها اجازه تولید نقشه‌هایی با دقت سانتیمتری را می‌دهد.

با اینکه RTK در محیط‌های مسطح و بدون موانع بهتر عمل می‌کند، اما با رعایت فواصل مناسب و انتخاب محیط‌های مناسب، این تکنولوژی قادر به ارائه نتایج دقیق در حوزه‌های مختلف نقشه‌برداری، کشاورزی، ساخت و ساز و غیره می‌باشد. به کمک RTK، امکان اجرای پروژه‌های نقشه‌برداری هوایی با کیفیت و دقت بالا فراهم شده و تعهد به‌بهبود کارایی و دقت درزمینه نقشه‌برداری به‌وسیله پهپادها تا حد زیادی تقویت شده است.
